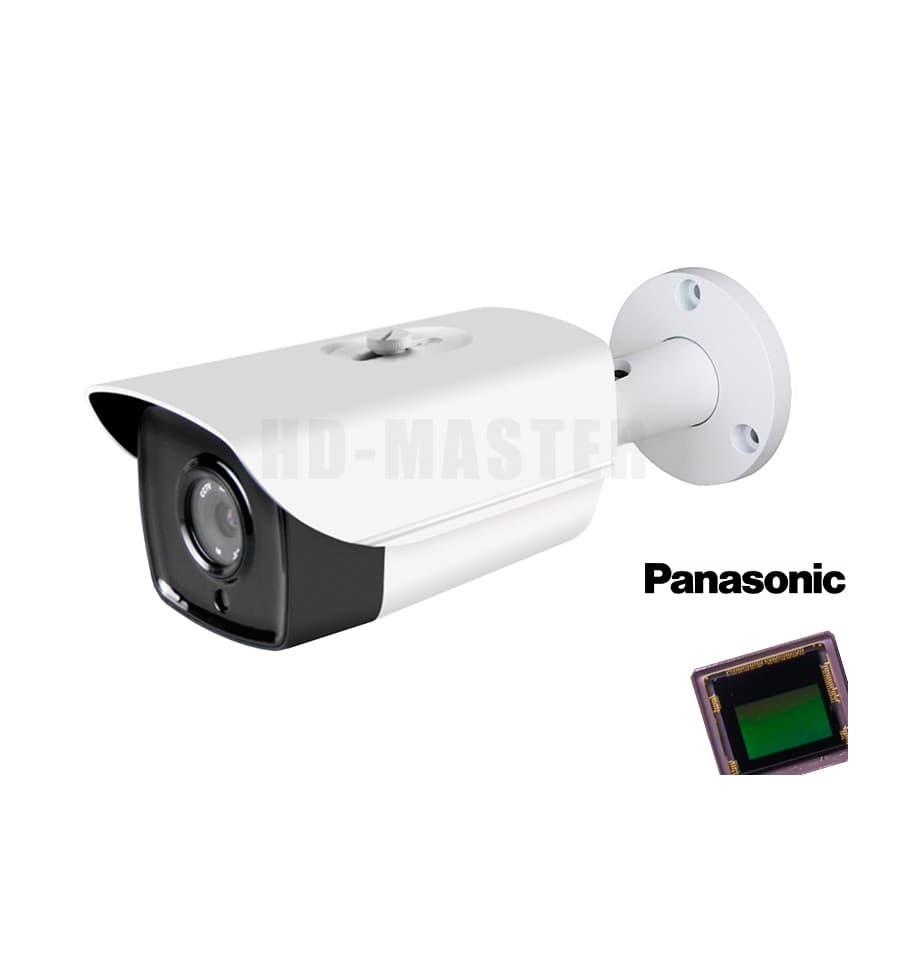

SwB20XPR30 - це зовнішня відеокамера формату Full HD MHD, побудована на основі матриці 1/3" CMOS-сенсора Panasonic 2.4 Мп. SWB20XPR30 генерує відео з роздільною здатністю 1920x1080 (1080P) з частотою кадрів 25 кадрів в секунду. Камера оснащена моторизованим варифокальним об'єктивом 2, 8-12 мм з автофокусом, що дозволяє змінювати кут огляду в межах 23-81 градуса по горизонталі. Управління фокусною відстанню об'єктива можливо через меню відеореєстратора. Модель SWB20XPR30 оснащена вбудованим ІЧ-підсвічуванням на 2-х ІЧ-світлодіодах з запасом ходу до 30 м. Камера має OSD-меню з пультом дистанційного керування на відеокабелі. Є режими 3DNR, BLC/HSBLC, AGC, DWDR. Особливістю мультисистемних камер марки SPARTA є перемикання режимів AHD / HD-TVI / HDCVI / CVBS, що дозволяє камері вільно працювати з відеореєстраторами будь-якого з трьох нових форматів Full HD, а також з реєстраторами з роздільною здатністю D1 і 960H в режимі CVBS (D1 / 960H). Для перемикання використовується джойстик камери. Сенсор Panasonic забезпечує відмінне Full HD зображення, надвисоку чутливість, рівну 0,001 Люкс / F = 1,2, низький рівень шуму і високу лінійність, а ІЧ-зрізаний фільтр допомагає камері продемонструвати правильний тональний баланс в денний час і хорошу чутливість до ІЧ-спектру в нічний час.
Матриця
1/3-дюймовий CMOS-датчик Panasonic 2.4 Мп
Кількість ефективних пікселів:
1920(H)x1080(V)
Чутливість/діафрагма:
0.001 Люкс @ (F1.2, AGC on) 0 Люкс @ з ІЧ
Витримка:
1/25~1/50 000
Лінза:
моторизований f= 2,8-12 мм @ F2.0 Кут огляду: 28°-82°
Широкий динамічний діапазон (WDR), цифрове шумозаглушення, дзеркало, SMART IR
Загальне
Умови праці:
-40°C ~ +60°C Вологість 90% і менше (без конденсації)
живлення:
Постійний струм 12В (+-15%)
Струм споживання:
700 мА
ступінь захисту
IP66
ІЧ підсвічування
до 30 метрів
Розміри:
162(W)x88(H)x86(D) без урахування дужок
Вага:
680 г
Розд. зд-сть
2,07 МП
Підсв.
IR30m
Чутл.
0.001 Люкс
Об-в
2,8-12 мм
Ефективні пікселі
1920х1080
Матриця
1/3" CMOS
Тип камери
Циліндричні
Тип об'єктива
MotorZoom
Часті питання (FAQ)
Яка камера краще для відеоспостереження на вулиці в нічний час?
Існує ряд технологій, здатних поліпшити здатність відеокамери якісно знімати в нічний час.
Найбільш очевидний спосіб поліпшити нічну фотографію - за допомогою освітлення.
Розрізняють підсвічування інфрачервоним (ІЧ) світлом і «видимим» білим світлом. Серед камер з ІЧ підсвічуванням можна окремо виділити камери, побудовані за технологіями Starvis, StarLIght, DarkFighter - це моделі різних виробників і форматів , в яких метою є поліпшення відтворення чорно-білих зображень в нічний час, підвищення лінійності камери в області темно-сірих градацій яскравості. Для цього використовуються високочутливі матриці з додатковим підсвічуванням самого датчика.
Окремо стоять відеокамери, які знімають вночі "в кольорі" з підсвічуванням з видимим білим світлом - так звані камери ColorVu від Hikvision і Full Color від Dahua. Крім високочутливих датчиків, в них використовуються лінзи зі збільшеною діафрагмою, які мінімально послаблюють світловий потік. Ці камери можуть працювати як в поєднанні зі своїм стандартним світлодіодним підсвічуванням, так і з вимкненим підсвічуванням, з зовнішнім мінімальним джерелом світла, таким як Місяць або слабке світло ліхтарів освітлення дальнього світла.
На що ще варто звернути увагу при виборі камери для нічної зйомки, так це на розмір матриці. Моделі з більшою матрицею, як правило, менше шумлять вночі і забезпечують більш контрастну і лінійну картинку.
І звичайно ж, зверніть увагу на чутливість камери і значення діафрагми об'єктива, при якій вимірювалася ця чутливість.
Яка роздільна здатність камери потрібна для відеоспостереження?
Нескладно припустити, що чим вище Розд. зд-сть відеокамери (за інших рівних умов), тим кращого результату можна досягти.
На практиці, якщо Full HD камера з кількістю пікселів в кадрі 1920х1080 з фіксованим об'єктивом 3,6 мм (кут огляду: 80 - 90 градусів горизонтально) при денному світлі легко зчитує номерний знак автомобіля з відстані 10-12 м.
Зі збільшенням роздільної здатності до 4К (3840х2160) кількість пікселів на об'єкт подвоюється в 2 рази по горизонталі і в 2 рази по вертикалі. Відповідно, відстань, з якого ефективно зчитується номер автомобіля, збільшується до 20 - 24 м.
Як приклад розглядається розпізнавання номерних знаків. Те ж саме стосується і розпізнавання облич, тому для розпізнавання обличчя знайомої людини потрібно, щоб обличчя мало 25 пікселів по вертикалі. Для ідентифікації цей параметр збільшується до 50 пікселів на обличчя по вертикалі.
Для порівняння візьмемо IP камеру DH-IPC-HFW1230SP-S2 з об'єктивом діапазону розпізнавання 3,6 мм (Recognize), для якої, за даними виробника, становить 11 метрів і 8-мегапіксельної (4K) DH-IPC-HFW2831SP-S-S2 3,6 мм, яка має значення майже в 2 рази більше і становить 21,3 м.
Відзначимо, що при використанні об'єктива 2, 8 мм, за рахунок розширення кута огляду, параметри розпізнавання (Recognize) цих камер знижуються до 8 м і 10, 7 м відповідно.
Наприклад, ось картинка, де на обличчя припадає близько 30 пікселів по вертикалі. Ви самі можете переконатися, наскільки впізнавані люди в кадрі при такому дозволі.
Скло камери відеоспостереження туманить зсередини. Що мені робити?
Питання: Чому скло вуличної камери відеоспостереження «туман» зсередини?
Відповідь:
Умови, при яких можливе «запотівання»
1. Ви вимкнули ІЧ-підсвічування, переключивши камеру в режим «день».
Справа в тому, що в більшості вуличних камер відеоспостереження бюджетних серій всередині корпусу відсутній додатковий обігрівач скла.
При експлуатації в умовах низьких температур і підвищеної вологості функцію нагріву повітря камери всередині корпусу у вечірній і нічний час виконують світлодіодні випромінювачі ІЧ-підсвічування, які розсіюють значне тепло в процесі експлуатації.
Тому при виключенні ІЧ-підсвічування камера позбавляється додаткового джерела тепла і температура всередині корпусу камери може досягати «точки роси», при якій конденсат потрапляє на внутрішні стінки корпусу і на внутрішню поверхню скла камери.
2. Втрата герметичного корпусу.
3. Витік вологи в клемну коробку і, як наслідок, в роз'єми кабелю відеокамери. Далі за рахунок різниці тисків всередині і зовні корпусу камери волога «втягується» в корпус камери через зовнішню оболонку кабелю, що представляє собою порожнисту трубку з провідниками. Після цього відбувається підвищення вологості повітря всередині камери до критичного рівня і при наявності інших умов, щоб на внутрішню поверхню скла потрапляла роса, скло камери зсередини покривається конденсатом, що ускладнює відеоспостереження.
Як боротися?
1. Не ставте камеру примусово в режим «день» (не вимикайте підсвічування);
2. Перевірити стан герметичних кілець корпусу камери;
3. Використовуйте оригінальні монтажні короба з герметичними кабельними сальниками. Як правильно встановити камеру на монтажну коробку читайте тут.
Перешкоди на зображенні камери AHD в нічний час. Що мені робити?
Питання:
Вдень відеокамера показує відмінно, а при переході в ч/б режим на зображенні проходять горизонтальні смуги. Чому? Камера живиться від блоку живлення PSU 12v/5a, встановленого на відстані 50 м від камери. Прокладається кабель кручений парою. Для живлення використовуються дві виті парні пасма.
Відповідь:
Це пов'язано з тим, що вночі, коли автоматично включається ІЧ-підсвічування, камера починає споживати приблизно в 10 разів більше струму, ніж вдень при виключенні ІЧ.
Той факт, що перешкоди проявляються при включенні ІЧ, свідчить про великий опір кабелю, що живить камеру, прокладену між БЖ і камерою. При збільшенні споживання струму в 10 разів збільшилося і падіння напруги на цьому відрізку. Замість прописаного 12В камера тепер отримує 12в мінус краплю на кабелі. Якщо це значення становить 6-9 вольт, внутрішній стабілізатор живлення камери працює погано і «пропускає» пульсацію, синхронну з мережею 50Гц.
Рішення:
Замініть кабель живлення на 12 вольт. Розрахуйте перетин кабелю так, щоб падіння напруги на ньому не перевищувало 0,5 В при живленні від DC12V, або скористайтеся джерелом живлення DC24V з подальшим пониженням і стабілізацією до DC12V біля камери.
Якщо у вас є вільні жили в кабелі UTP, за допомогою паралельного підключення силових провідників можна виправити ситуацію.
2.8 мм, 3.6мм, 6мм... Який об'єктив камери відеоспостереження вибрати?
Питання: З яким об'єктивом вибирати камеру для відеоспостереження за будинком?
Відповідь:
Об'єктив з більшим фокусом дає «велику» картину з меншим «покриттям». Відповідно, при однаковій роздільній здатності кадру на об'єкти в кадрі припадає більша кількість пікселів і тому розпізнавання пропорційно краще (див. Відео нижче).
Що бачать відеокамери з різними кутами огляду
ДОВІДКА: Кут огляду відеокамери обернено пропорційний фокусній відстані об'єктива при рівних розмірах датчика
Приблизна залежність кута огляду камери відеоспостереження від фокусної відстані об'єктива (f, mm) для поширених широкоформатних матриць розміром 1/3 дюйма.
розмір матриці/f-e ras-e
1,78
2.1
2.8
3.7
6
8
12
16
25
1/3"
122º
113º
98º
82º
56º
44º
30º
23º
15º
Якщо ви використовуєте камери з максимально широким кутом огляду (об'єктив 2,8 мм), вам знадобиться менше камер, щоб охопити простір навколо будинку. Але не забувайте, що в цьому випадку ви втрачаєте якість картинки, адже об'єкт спостереження має меншу кількість пікселів.
Можна керуватися таким спрощеним правилом для камер Full HD (2 Мп) - якщо одна камера має площу огляду до 30 кв. метрів (приблизні розміри 5м х 6м), краще використовувати об'єктив 2,8 мм . У цьому випадку вам вистачить роздільної здатності камери в 2 мегапікселі для ідентифікації облич.
Якщо ідентифікація особи не потрібна, можна використовувати 2,8 мм для відстаней > 6 метрів.
Якщо відстань до об'єкта більше (6-15 м), для ідентифікації осіб пропорційно збільште фокусну відстань об'єктива до 3,6 мм або 6 мм і збільште кількість Full HD камер, або залиште об'єктив 2,8 мм зі збереженням широкого кута, але використовуйте камери з більш високою роздільною здатністю, наприклад, відеокамери з роздільною здатністю 4 Мп, 5 Мп і 6 Мп.
Для відстаней від 15 до 25 м, якщо ви хочете мати широкий кут (2,8 мм) і ідентифікацію одночасно і для того, щоб обійтися меншою кількістю камер, використовуйте камери з роздільною здатністю 4K!
На відстанях вище 25-30 метрів потрібно подумати про використання роботизованих камер з 25-30-кратним оптичним зумом в поєднанні з камерами, оснащеними фіксованими об'єктивами (2,8, 3,6 мм).
Не варто забувати, що на ширококутних об'єктивах з фокусними відстанями 2, 8 мм по краях знімка помітні спотворення (так звана «опуклість» знімка). Крім того, об'єктиви з широким кутом дійсно погіршують роздільну здатність знімка по краях рамки в порівнянні з вузькокутовими лінзами.
Для промислових об'єктів і великих об'єктів приватної власності для вуличного відеоспостереження краще використовувати фіксовані об'єктиви 6 мм або варіофокали в поєднанні з камерами з фіксованими об'єктивами2, 8 мм.
Різниця між очікуваною картинкою на екрані при використанні різних лінз (2,8 і 8 мм)
Фокусна відстань об'єктива - 2,8 мм
Фокусна відстань об'єктива - 8 мм
Приклад камери відеоспостереження з роздільною здатністю 4К (8Мп) на різних об'єктивах (4 мм і 6 мм) (в налаштуваннях youtube встановіть Розд. зд-сть на 4K)
