Живлення 12В 3А стабілізовано з регулюванням вихідної напруги
Цього товару немає в наявності
Будуть доступні:
Снижка 350 гр при замовленні:
> IP камера + IP відеореєстратор;
> при замовленні вище 3000 гр (крім готових комплектів);
Ви є інсталятором систем безпеки та відеоспостереження?

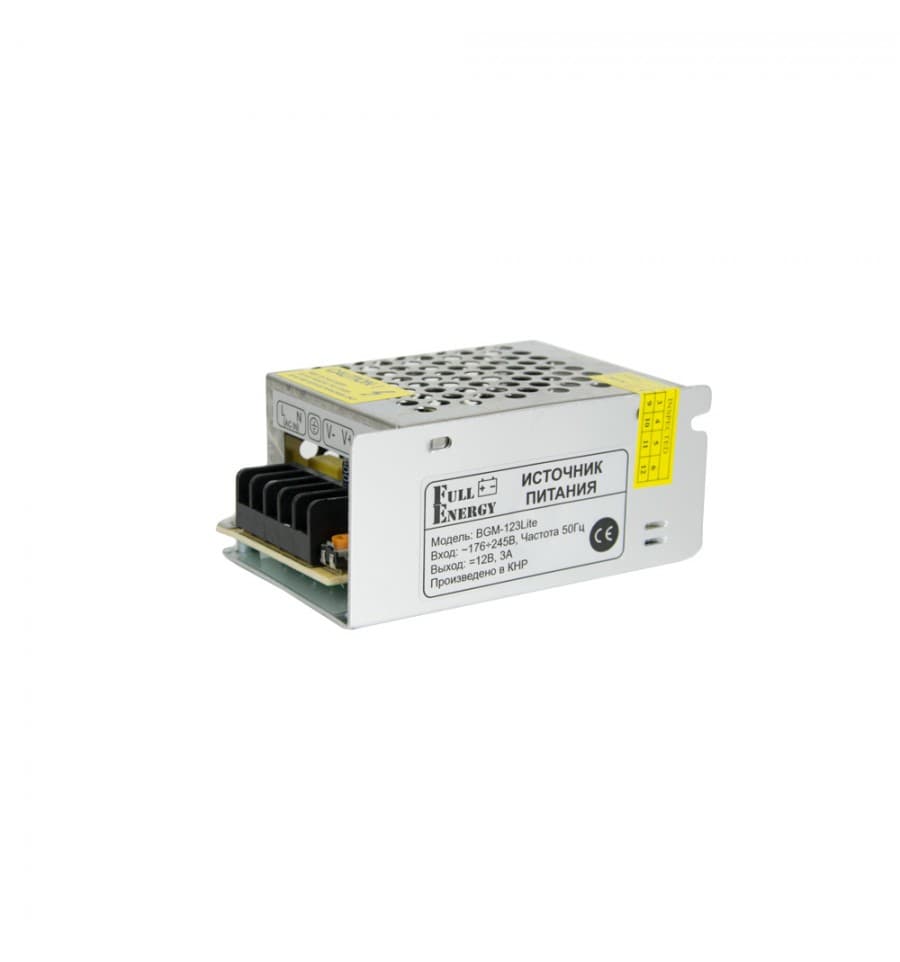

Комутаційний блок живлення, вхід: ~220В, вихід: 12В/3А з регулятором вихідної напруги.
Світлова індикація, металевий перфорований корпус.
Характеристики:
Тип продукції: | блок живлення |
Тип виконання: | Імпульс |
Вхідна напруга: | АС176-245В |
Вихідна напруга: | ДК12В |
Вихідний струм: | 3А |
Кількість каналів навантаження: | 1 |
Вхід підключення: | Клемна колодка |
Вихід з'єднання: | Клемна колодка |
Світлова індикація: | їсти |
Обладнання: | блок живлення |
Матеріал корпусу: | метал |
Колір: | сірий |
Габаритні розміри, мм: | 58x85x33мм |
Гарантійний термін: | 12 місяців |
Корпус | Метал |
Монтаж | Накл. |
Тип | Внутр. |
U живл. | 12-14 VDC |
Макс. струм | 3А |
Припустимо, що система складається з 4 IP камер з енергоспоживанням 5Вт кожна і мережевого відеореєстратора (NVR) з HDD, який споживає не більше 20Вт потужності. Загальна потужність, споживана системою відеоспостереження, становить 4 х 5 + 20 = 40Вт.
Ми припускаємо, що вся система буде живитися від ДБЖ на 220 В.
Кількість енергії (Wh), необхідне системі, становить 40 Вт протягом 12 годин - Qс = 40 * 12 = 480 Wh.
Маємо на увазі, що глибина розряду акумулятора складе 50%. Тому коефіцієнт розряду k = 0, 5.
ККД ДБЖ 220в в режимі роботи від акумуляторів візьме 90% або 0,9 (у різних моделей різний).
Таким чином, необхідна кількість накопиченої енергії в акумуляторі Qa = 480 / (0, 5 * 0, 9) = 1067 Wh.
Необхідна ємність акумулятора у випадку напруги акумулятора 12 В становить: E=Qa/Vx, де Vx – напруга акумулятора. Е = 1067/12 = 89 ач.
Необхідна ємність акумуляторної батареї при напрузі акумулятора 24 В (послідовно 2pcs12V): E=Qa/Vx, де Vx – напруга акумулятора. Е = 1067/24 = 44 ач.
Необхідна ємність акумуляторної батареї у випадку напруги акумулятора 36 В (послідовно 3pcs12V): E=Qa/Vx, де Vx – напруга акумулятора. Е = 1067/36 = 30 ач.
Необхідна ємність акумуляторної батареї при напрузі акумулятора 48 В (послідовно 4pcs12V): E=Qa/Vx, де Vx – напруга акумулятора. E = 1067/48 = 22 а*год
Необхідна ємність акумуляторної батареї при напрузі акумулятора 72 В (послідовно 6pcs12V): E=Qa/Vx, де Vx – напруга акумулятора. Е = 1067/72 = 15 Ач
*Коли батареї підключаються послідовно, ємність спільної батареї залишається такою ж, як і у кожної батареї в ланцюзі.
Тепер справа за вибором ДБЖ 220в. ДБЖ 220в з вбудованими батареями зазвичай оснащуються акумуляторами ємністю не більше 9 А * год. Цього недостатньо, щоб витримати навантаження в 40 Вт протягом половини доби, не вдаючись в глибокий розряд акумуляторів, що негативно позначиться на їх ресурсі.
Тому нам потрібно вибрати 220V UPS з можливістю підключення зовнішніх акумуляторів, оскільки в цьому випадку ми можемо використовувати акумулятори більшої ємності.
Список відповідних моделей:
LPA-W-PSW-500VA (350 Вт) в комплекті з акумулятором FEL-12100
EXA SL 600 в т.ч. в комплекті з акумулятором FEL-12100
